Кварцевые трубки

Под заказ

Кварцевая трубка изготавливается из кварцевого стекла, являющегося формой оксида кремния. Плотность кварца составляет 2,65 г/см3, а температура плавления кварца очень высокая и составляет 1713-1728С. В кварцевом стекле оксид кремния находится в аморфной форме, поэтому в нем не образуется трещин при резких перепадах температур. Кварцевая трубка обладает широким спектром светопропускания и малым поглощением света, также обладает высокой оптической гомогенностью, низким коэффициентом температурного расширения, а также высокой рабочей температурой, превышающей 1200С, что в 4 раза выше рабочей температуры обычного стекла.

Разновидности кварцевых трубок

Мы работаем с кварцевыми трубками разных типов и размеров, которые определенно подойдут под требования и запросы для вашего бизнеса.

Стержень из прозрачного кварцевого стекла стандартной марки

Подробнее

Стержень из прозрачного кварцевого стекла высокой чистоты

Подробнее

Трубки из прозрачного кварцевого стекла класса лазерного источника света и радиационного света

Подробнее

Кварцевые изделия для полупроводниковой, фотоэлектрической и других промышленностей

Подробнее

Синтетические кварцевые трубки и стержни

Подробнее

Стержни и трубки из прозрачного кварцевого стекла стандартной марки

В качестве сырья используется натуральный водный порошок. Он обладает превосходной физикализацией, присущей только кварцевому стеклу. Низкое содержание гидроксила, высокая точность размеров.

Где применяются?

1

Используются в полупроводниках, электрических источниках света, аэрокосмических научных исследованиях, химической и металлургической индустриях.
2

Используются для трубок большого диаметра оптических преформ.
3

Используются для вспомогательных трубок оптических преформ.

Стержни и трубки из прозрачного кварцевого стекла высокой чистоты

Изготовлены методом плавления из IOTA STD, IOTA-4 или IOTA-6. Низкий уровень содержания щелочи, особая устойчивость к расстекловыванию, высокая температурная устойчивость.

Где и как применяются?

1

Они подходят тем, кому требуются продукты высокой чистоты и точности размеров, например, в полупроводниковой индустрии. Данные стержни особенно подходят для оптического волокна.

Важные параметры при выборе трубок и стержней

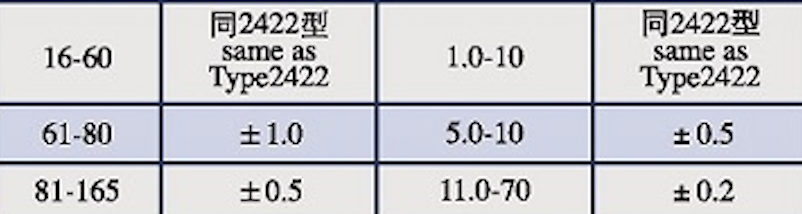

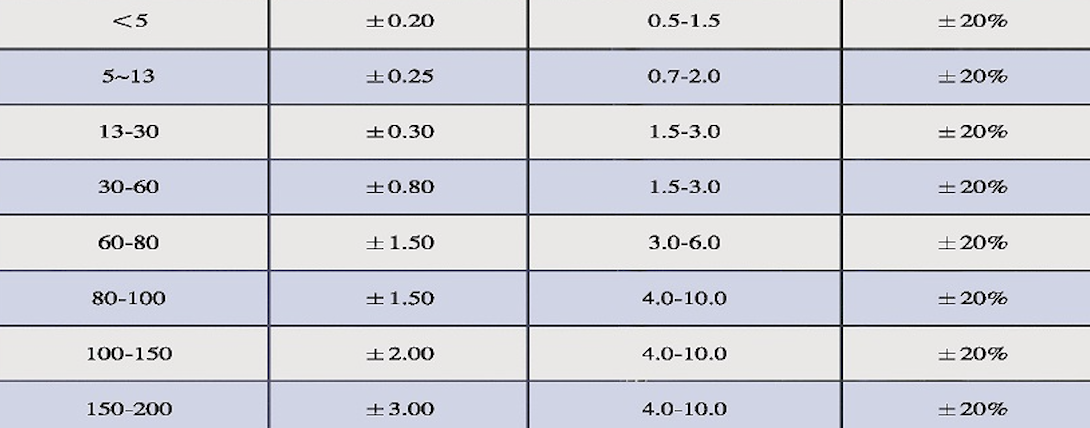

Стандартные измерения кварцевых трубок в мм

Диапазон наружного диаметра

Выносливость наружного диаметра

Диапазон толщины стенки

Допуск по толщине

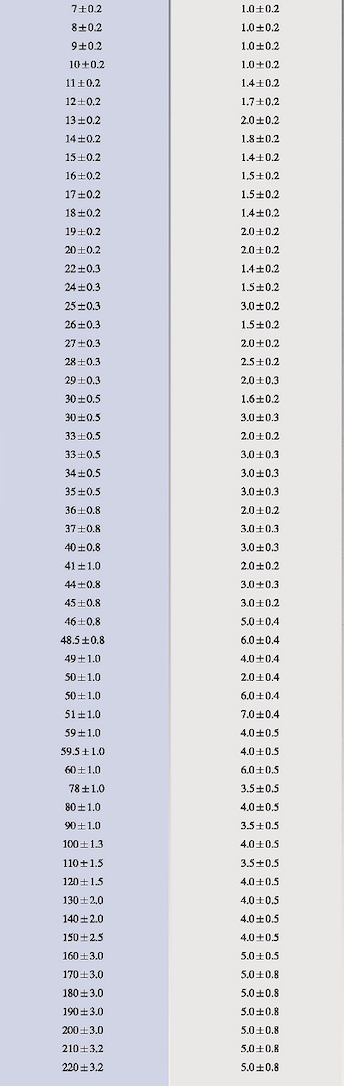

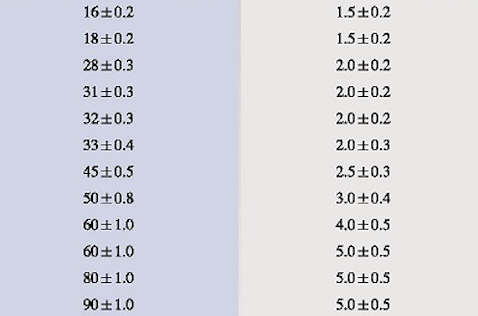

Типичные измерения кварцевых трубок в мм

Выносливость наружного диаметра

Выносливость толщины стенок

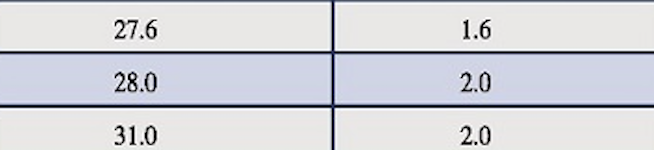

Вспомогательные трубки из оптического волокна, измерения в мм

Прозрачная трубка из кварцевого стекла по типу лазерного источника света / вспомогательного источника света

Трубки, наполненные церием, могут блокировать ультрафиолет и поглощать весь спектр, обладая наибольшей эффективностью пропускания. Также существуют другие разновидности трубок, которые легированы европием и излучают определенную длину волны и те, которые обладают сильной способностью предотвращать интенсивное ультрафиолетовое излучение, но не выделять озон.

Где и как применяются?

1

Используется для насоса твердотельного лазерного излучения, твердотельного лазерного фильтра и других материалов-источников лазерного излучения.
2

Используется для различных излучающих элементов лазерного насоса.
3

Используется для ультрафиолетовых бактерицидных ламп.

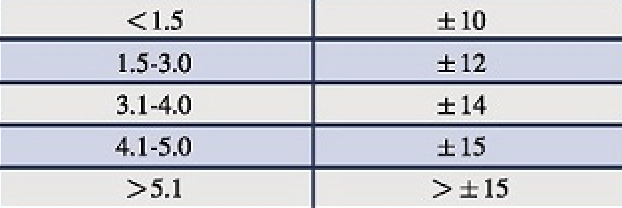

Стандартные измерения в мм

Диапазон наружного диаметра

Выносливость наружного диаметра

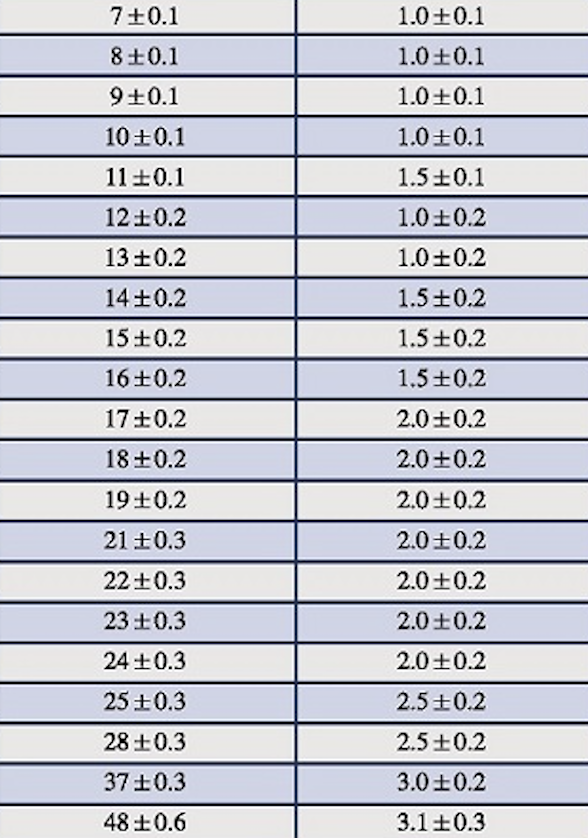

Типичные измерения в мм

Выносливость наружного диаметра

Выносливость толщины стенок

Толщина стенок

Вкладыши и втулки для волоконно-оптических трубок и стержней

Cырьем является импортированный специфический кварцевый песок с высоким содержанием кварца, обладающий высокой чистотой, высокой прочностью при напряжении, сверхпрочным допуском по размерам, низким содержанием гидроксила. Качество продукции достигло самого высокого уровня аналогичных международных продуктов. Размер и отклонение волоконно-оптической трубки измеряются лазерным методом. Используемый лазерный видоискатель может автоматически выбирать максимальное количество поперечных сечений и количество точек измерения на поперечном сечении в соответствии с инструкциями. Компьютер производит расчет в соответствии с заданной программой и печатает результаты.

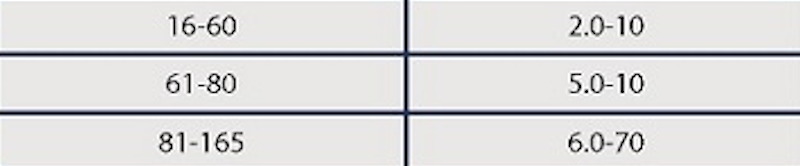

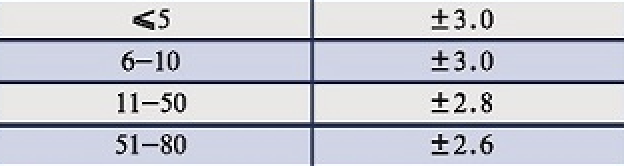

Стандартные измерения трубки-подложки для оптической заготовки в мм

Наружный диаметр

Толщина стенок

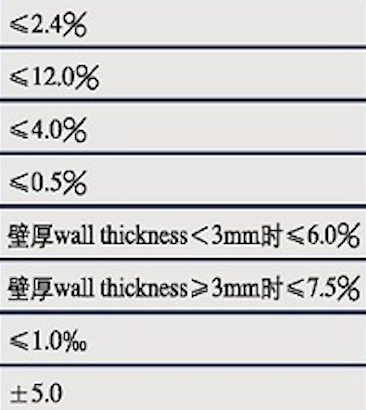

Параметры выносливости

Наружный диаметр

Толщина стенок

Площадь поперечного сечения

Эллиптическое искажение

Отклонение стенки

Деформация

Длина

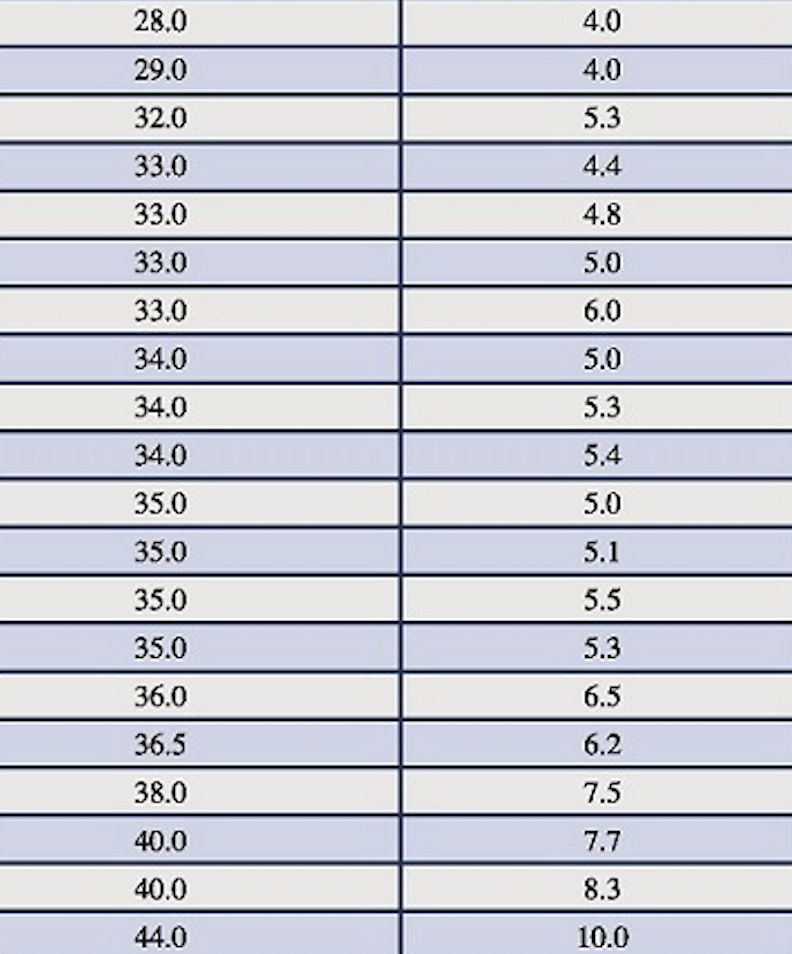

Типичные измерения трубки-подложки для оптической заготовки в мм

Наружный диаметр

Толщина стенок

Стандартные измерения трубки-оболочки для оптической заготовки в мм

Наружный диаметр

Толщина стенки

Толщина стенок

Типичные измерения трубки-оболочки для оптической заготовки в мм

Параметры выносливости

Наружный диаметр

Параметр выносливости

Кварцевые изделия, используемые в оптоволоконной, фотоэлектрической индустриях, а также в области оптической связи

Кварцевые изделия для оптоволоконной промышленности

Вертикальная система
Вертикальная наружная труба, внутренняя труба, вертикальная подставка для лодки и т.д.
Горизонтальная система
Кварцевые изделия для окисления, диффузии и т.д.
Другие технологические системы
Реакционная трубка с гравировкой, резервуар для очистки, кварцевая нагревательная трубка, устройство зажигания и т.д.

Кварцевые изделия для фотоэлектрической промышленности

Кварцевая лодка, теплоизоляционный лист, дверца кварцевой печи, перегородка и т.д.

Кварцевые изделия для других промышленностей

Кварцевая горелка, кварцевый нагревательный цилиндр, бутылка с кварцевым источником, кварцевая дистилляционная колонна и т.д.

Детали из кварцевого стекла

Представлены пластины, листы, кольца, фланцы, цилиндры и другие детали из кварцевого стекла с различным уровнем чистоты, которые могут быть изготовлены на заказ.

Синтетические кварцевые трубки и стержни

Этот продукт изготовлен из полностью синтетического плавленого кремнезема и изготавливается по уникальному технологическому процессу, обеспечивающему высочайшее качество от сырья до конечной продукции (стержней, труб, комплектов колонн, листов и т.д.). Продукт обладает такими характеристиками, как низкое содержание пузырьков, высокая геометрическая точность размеров и превосходный внешний вид, и особенно подходит для производства специальных оптических волокон, полупроводников, вакуумных ультрафиолетовых ламп и т.д. Изделия изготавливаются по индивидуальным параметрам заказчика.

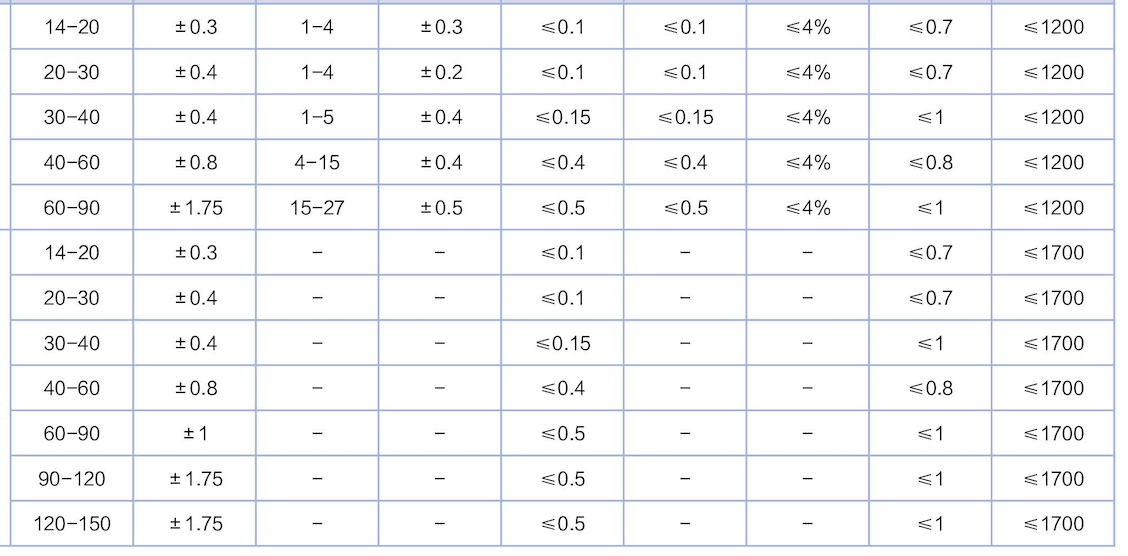

Доступные параметры геометрии

Наружный диаметр

Допустимая разница в геометрии наружного диаметра

Синтетические кварцевые
трубки

Синтетические кварцевые
стержни

Толщина
стенки

Допустимая разница в геометрии толщины стенки

Овальность

Отклонение толщины стенки

Отклонение CSA

Кривизна

Длина

Доступные параметры геометрии

Допустимая разница в геометрии наружного диаметра

1

2

Овальность

Отклонение толщины стенки

Кривизна

1 - Синтетические кварцевые трубки

2 - Синтетические кварцевые стержни

Наружный диаметр

Толщина стенки

Допустимая разница в геометрии толщины стенки

Отклонение CSA

Длина

Доступные параметры геометрии

a.

b. - Допустимая разница в геометрии наружного диаметра

1

2

c.

d.

e. - Овальность

f. - Отклонение толщины стенки

g.

h.

h. - Кривизна

i.

1 - Синтетические кварцевые трубки

2 - Синтетические кварцевые стержни

a. - Наружный диаметр

b.

c. - Толщина стенки

d. - Допустимая разница в геометрии толщины стенки

e.

f.

g. - Отклонение CSA

i. - Длина

Высокая чистота, почти без пузырьков и добавлений, превосходная светопропускаемость в глубоком ультрафиолетовом диапазоне, устойчивость к глубокому ультрафиолетовому излучению, содержание гидроксила варьируется от 1 до 300 промилле.

В зависимости от типа кварцевой трубки ее применение варьируется. Они используются в очистке поверхностей, например, при обработке полупроводниковых пластин и плоских дисплеев, а также в фотохимическом осаждении из паровой фазы, фотохимии, лампах для выработки озона, уничтожения жира, обеззараживания сверхчистой воды. И, наконец, играют большую роль в производстве сердцевины оптического волокна или покрытия.
